CNSAC Einweg-EEG-Cup-Elektroden – Silber/Silberchlorid (Ag/AgCl)

Zusammenfassung

Eine gute EEG‑Messung beginnt immer an der Schnittstelle zwischen Elektrode und Haut. Gerade weil EEG‑Signale extrem empfindlich sind, braucht es Elektroden, die zuverlässig, stabil und reproduzierbar arbeiten. Die CNSAC Einweg‑EEG‑Cup‑Elektroden bieten genau das: Sie kombinieren bewährte Ag/AgCl‑Technologie mit einem standardisierten Einmal‑Design, das jede Untersuchung mit identischen Ausgangsbedingungen starten lässt. Das sorgt für konsistente Signalqualität, erleichtert mehrkanalige Messungen und reduziert den Aufwand für technische Kontrollen. Gleichzeitig unterstützen Einweg‑Elektroden einen hygienischen und effizienten Workflow – besonders in Schlaflaboren, neurologischen Abteilungen und überall dort, wo viele EEG‑Untersuchungen durchgeführt werden. Mit verschiedenen Kabellängen und einem klaren Fokus auf moderne klinische Anforderungen bieten die CNSAC Einweg‑EEG‑Cup‑Elektroden eine praktische, sichere und zuverlässige Lösung für die Neurodiagnostik von heute.

Konsistente EEG-Signalqualität und effiziente Arbeitsabläufe in der modernen Neurodiagnostik

Eine zuverlässige und konsistente EEG-Aufzeichnung stellt hohe Anforderungen an die gesamte Messkette. EEG-Signale bewegen sich im Mikrovoltbereich. Deshalb können bereits Veränderungen an der Elektroden-Haut-Schnittstelle die Qualität der Aufzeichnung beeinflussen.

Insbesondere in Bereichen mit vielen Untersuchungen, mehrkanaligen Messungen und Langzeitaufzeichnungen kommt es darauf an, eine möglichst konstante und reproduzierbare Elektrodenleistung zu gewährleisten.

CNSAC Einweg-EEG-Cup-Elektroden verbinden die etablierte Ag/AgCl-Technologie mit einem standardisierten Einmal-Design und sind damit auf die Anforderungen moderner neurophysiologischer Arbeitsabläufe ausgerichtet.

 Warum die Elektroden-Haut-Schnittstelle so wichtig ist

Die Elektroenzephalografie (EEG) erfasst elektrische Signale im Mikrovoltbereich. Dadurch reagiert die Messung empfindlich auf Veränderungen an der Schnittstelle zwischen Haut und Elektrode.

Unterschiede beispielsweise bei:

• der Elektrodenbeschaffenheit,
• der Hautvorbereitung,
• der Impedanz,
• der Elektrodenpolarisation,
•  der Kontaktstabilität oder
•  der Handhabung

können die Signalqualität beeinflussen und zu Rauschen, Baseline-Verschiebungen oder Artefakten beitragen.

Das ist insbesondere bei mehrkanaligen und länger dauernden Untersuchungen relevant.

Standardisierung als wichtiger Faktor im EEG-Workflow

Moderne neurodiagnostische Einrichtungen wie Schlaflabore, Epilepsie-Monitoring-Einheiten und neurologische Abteilungen arbeiten häufig mit einem hohen Untersuchungsaufkommen und wiederkehrenden Messungen.

Unter solchen Bedingungen spielt die Standardisierung eine wichtige Rolle.

Wenn die Eigenschaften der verwendeten Elektroden von Untersuchung zu Untersuchung variieren, kann dies zusätzlichen Aufwand verursachen – beispielsweise durch:

• erneute Anpassungen der Elektroden,
• zusätzliche Kontrollen,
• Unterbrechungen der Aufzeichnung oder
• einen erhöhten Arbeitsaufwand für das technische Personal

Ein standardisiertes Elektrodensystem kann dazu beitragen, solche Variabilitäten im täglichen Workflow zu reduzieren.

Ag/AgCl – bewährtes Elektrodenmaterial für EEG-Anwendungen

Silber/Silberchlorid (Ag/AgCl) gehört zu den etablierten Elektrodenmaterialien für elektrophysiologische Messungen.

• stabiles elektrochemisches Verhalten,
• geringe Polarisation und
• zuverlässige Signalübertragung.

Damit eignet sich Ag/AgCl für Anwendungen, bei denen eine möglichst stabile Erfassung schwacher bioelektrischer Signale erforderlich ist.

Der Vorteil eines standardisierten Einmal-Elektrodensystems

Bei wiederverwendbaren Elektroden können Zustand, Reinigung, Aufbereitung und Verschleiß die Eigenschaften der Elektrode über die Zeit beeinflussen.

Einmal-Elektroden bieten dagegen für jede Untersuchung eine neue, standardisierte Schnittstelle.

Dadurch können Variationen im Zusammenhang mit:

• vorheriger Nutzung,
• Reinigung und Aufbereitung,
• Verschleiß sowie
• unterschiedlichen Elektrodenzuständen

vermieden werden.

Gerade bei EEG-Untersuchungen mit mehreren Kanälen kann diese Standardisierung zu einem reproduzierbareren und effizienteren Workflow beitragen.

Hygiene und Infektionskontrolle

Neben der Signalqualität spielt auch die Infektionsprävention eine wichtige Rolle bei der Auswahl von Elektroden für den klinischen Einsatz.

Ein Einmalprodukt wird nach der Anwendung nicht bei einem weiteren Patienten eingesetzt. Dadurch entfällt die Notwendigkeit einer Wiederaufbereitung der Elektrode zwischen Patienten.

Das kann insbesondere in Einrichtungen mit:

• hohem Untersuchungsaufkommen,
• Schlafdiagnostik,
• Langzeit-EEG und
• wiederkehrenden Untersuchungen

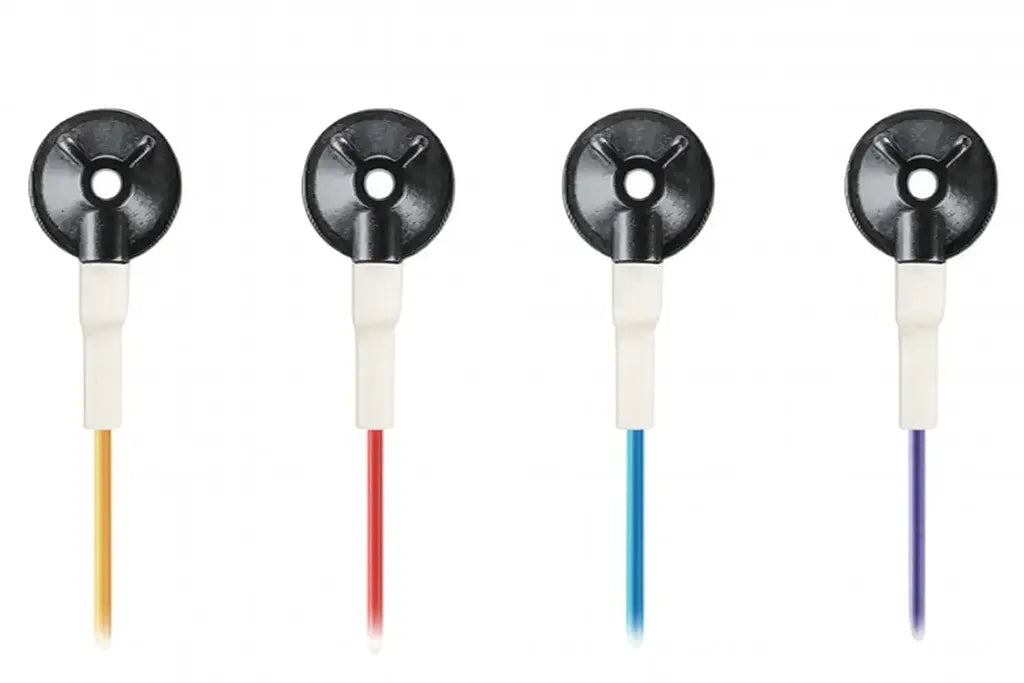

CNSAC Einweg-EEG-Cup-Elektroden

Die CNSAC Einweg-EEG-Cup-Elektroden wurden für eine standardisierte EEG-Signalerfassung in klinischen und wissenschaftlichen Anwendungen entwickelt.

Technische Eigenschaften

• Ag/AgCl-Sensor für eine stabile Signalerfassung
• 10 mm Cup-Durchmesser für eine definierte Kontaktfläche
• 1,6 mm Gelöffnung für die kontrollierte Applikation des Kontaktmediums
• Flexible Anschlussleitungen für einen komfortablen Einsatz
• Farbcodierte Kabel für eine effiziente Zuordnung der Kanäle
• 1,5-mm-DIN-Stecker für entsprechende EEG-Systeme
• Einmalverwendung für einen standardisierten Ausgangszustand bei jeder Untersuchung

Verschiedene Kabellängen für unterschiedliche Workflows

CNSAC bietet die Einweg-EEG-Cup-Elektroden in verschiedenen Kabellängen an:

Die Elektroden werden in Sets zu 25 Stück geliefert.

Damit können Einrichtungen die Kabellänge entsprechend ihrem jeweiligen Untersuchungsaufbau und der verwendeten EEG-Konfiguration auswählen.

Für welche Anwendungen sind Einweg-EEG-Cup-Elektroden interessant?

Bei der Auswahl eines EEG-Elektrodensystems spielen verschiedene Faktoren eine Rolle:

• gewünschte Standardisierung,
• Untersuchungsaufkommen,
• Workflow-Effizienz,
• Hygieneanforderungen,
• Dauer der Untersuchung und
• Anforderungen an die Handhabung.

Einweg-EEG-Cup-Elektroden können insbesondere dort eine praktische Lösung darstellen, wo viele Untersuchungen durchgeführt werden und ein standardisierter Ausgangszustand für jede Messung gewünscht ist.

Das betrifft beispielsweise: Schlafdiagnostik · Routine-EEG · neurologische Diagnostik · Langzeitmonitoring · klinische und wissenschaftliche Anwendungen

Tipps für einen effizienten EEG-Workflow

Auch bei standardisierten Einmal-Elektroden bleibt eine sorgfältige Vorbereitung entscheidend für eine gute EEG-Aufzeichnung.

Für einen zuverlässigen Workflow empfiehlt sich insbesondere:

1. Haut vorbereiten:
   Die Haut sollte entsprechend dem vorgesehenen Untersuchungsprotokoll vorbereitet werden.
2. Kontaktmedium korrekt applizieren:
   Das leitfähige Medium sollte entsprechend der Anwendung und den Vorgaben des jeweiligen Produkts verwendet werden.
3. Elektrodenposition kontrollieren:
   Eine korrekte und stabile Positionierung unterstützt einen zuverlässigen Elektroden-Haut-Kontakt.
4. Kabelbewegungen minimieren:
   Unnötige Bewegungen der Anschlussleitungen sollten vermieden werden, um mechanisch bedingte Störungen zu reduzieren.
5. Passende Kabellänge wählen
   Eine geeignete Kabellänge kann dazu beitragen, den Aufbau übersichtlich zu halten und unnötige Kabelführung zu vermeiden.

 Fazit

Gute EEG-Daten beginnen an der Elektroden-Haut-Schnittstelle.

Da EEG-Signale im Mikrovoltbereich liegen, sind stabile Kontaktbedingungen und eine möglichst konstante Elektrodenleistung wichtige Bestandteile eines zuverlässigen Messprozesses.

CNSAC Einweg-EEG-Cup-Elektroden kombinieren die etablierte Ag/AgCl-Technologie mit einem standardisierten Einmal-Konzept.

• konsistente Signalerfassung
• standardisierte Elektrodenbedingungen
• effiziente mehrkanalige EEG-Untersuchungen
• vereinfachte hygienische Abläufe
• Unterstützung moderner klinischer Anforderungen

CNSAC – Standardisierte Lösungen für die moderne Neurodiagnostik
